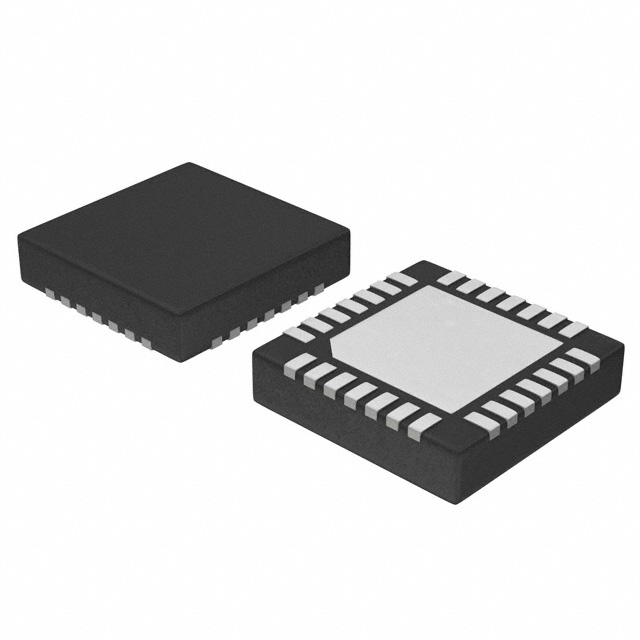

DSPIC33FJ06GS102A-E/MM數字信號控制器 (DSC) 具有 DSP 的性能和 MCU 的簡易性。dsPIC33F 內核設計用于執行數字濾波器算法、高速精密數字控制回路以及數字音頻和語音處理。帶有電機控制外設的 dsPIC33F DSC 可用于設計高性能精密電機控制系統。dsPIC33F SMPS DSC 提供專為高性能數字電源設計的片上外設。SMPS 外設包括高速、高分辨率 PWM、快速 ADC 和模擬比較器。

這些器件具有支持普通、多回路數字開關模式電源 (SMPS) 和其他數字電源轉換應用的功能，例如：AC 至 DC 轉換器、DC 至 DC 轉換器、DC 至 DC 轉換器、DC 至 DC 轉換器、DC 至 DC 轉換器、DC 至 DC 轉換器： 交流至直流轉換器、直流至直流轉換器、功率因數校正 (PFC)、不間斷電源 (UPS)、逆變器、嵌入式電源控制器、斷路器、電弧故障檢測、數字照明。

產品特點

工作條件

3.0V 至 3.6V，-40oC 至 +125oC，直流至 40 MIPS

內核：16 位 dsPIC33F CPU

代碼高效（C 和匯編）架構

兩個 40 位寬累加器

具有雙數據取回功能的單周期（MAC/MPY）

單周期混合符號 MUL 加硬件除法

支持 32 位乘法

時鐘管理

±2% 內部振蕩器

可編程 PLL 和振蕩器時鐘源

故障安全時鐘監控器 (FSCM)

獨立看門狗定時器 (WDT)

快速喚醒和啟動

電源管理

低功耗管理模式（睡眠、閑置、打盹）

集成上電復位和欠壓復位

2.0 mA/MHz 動態電流（典型值）

135 μA IPD 電流（典型值）

高速 PWM

多達三個具有獨立定時的 PWM 對

上升沿和下降沿的死區時間

1.04 ns PWM 死區時間、占空比、相位和頻率分辨率

PWM 支持 直流/直流、交流/直流、逆變器、PFC 和照明

可編程故障輸入

用于 ADC 轉換的靈活觸發器配置

高級模擬功能

直接連接至 PWM 模塊的兩個高速比較器

ADC 模塊： 10 位分辨率，帶逐次逼近寄存器 (SAR) 轉換器（2 Msps）和三個采樣與保持 (S&H) 電路

最多 8 個輸入通道，分為 4 對轉換組，外加 2 個用于監控電壓基準的輸入端

靈活獨立的 ADC 觸發源

每個模擬通道都有專用的結果寄存器

定時器/輸出比較/輸入捕獲

兩個 16 位通用定時器/計數器

輸入捕獲模塊

輸出比較模塊

外設引腳選擇 (PPS)，允許功能重映射

通信接口

UART 模塊（10 Mbps）： 支持 LIN/J2602 協議和 IrDA? 接口

4 線 SPI 模塊

I2C? 模塊（最高 1 Mbaud），支持 SMBus

PPS 允許功能重映射
