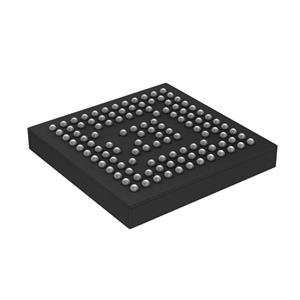

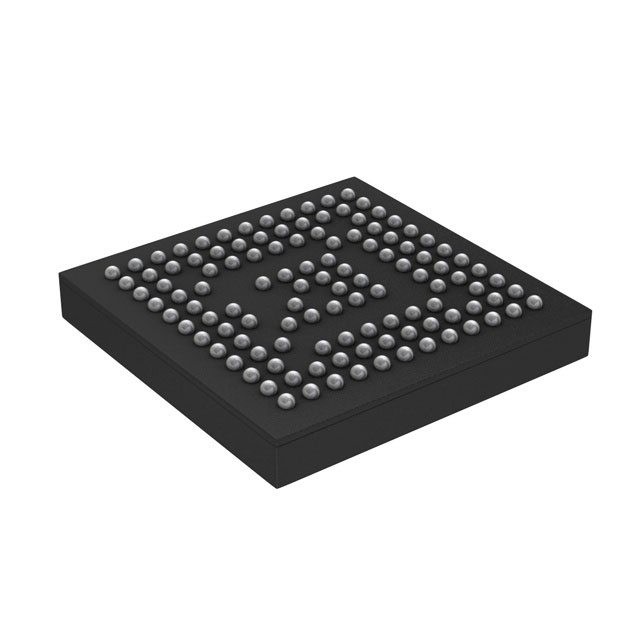

RA81F6506STGBX是一款 8 通道有源波束成形集成電路 (BFIC)，專為 K 波段平面相控陣天線中的發射 (Tx) 應用而設計。在典型配置中，8 個輸出通道可驅動 4 個雙極化天線元件，而兩個共波束輸入可實現垂直和水平極化的獨立波束轉向。

集成電路的每個通道都有獨立的 6 位數字相位控制（覆蓋 360°）和 30.5dB 的增益控制（步長為 0.484dB）。低有效值增益和相位誤差可實現精確的幅度和相位調整，用于通道間的增益補償和波束模式控制。

F6506 SPI 總線工作頻率高達 65MHz，具有快速波束系數加載和快速陣列級波束切換功能。使用專用地址引腳，同一 SPI 總線上最多可支持 16 個器件。數字內核和 SPI 使用片上 LDO 產生的 1.8V 電源。

產品特性

19.7 - 22.7 GHz 工作頻率

8 個輻射通道

360° 相位控制，6 位分辨率

30.5dB 增益控制，最小步諧為 0.484dB

30dB 增益

16dBm 輸出 P1dB

2.5V 標稱單電源輸入

標準 1.8V 數字邏輯

集成溫度傳感器和功率檢測器

具有快速波束轉向功能的高級數字模式

2048 個片上可編程波束狀態存儲器

-40 至 +95°C 工作溫度

專用 PA 電源電壓 +2.4V 至 2.6V

5.1 × 5.1 × 0.8 毫米 118 引腳 FCCSP 封裝

應用

K 波段衛星通信和雷達
