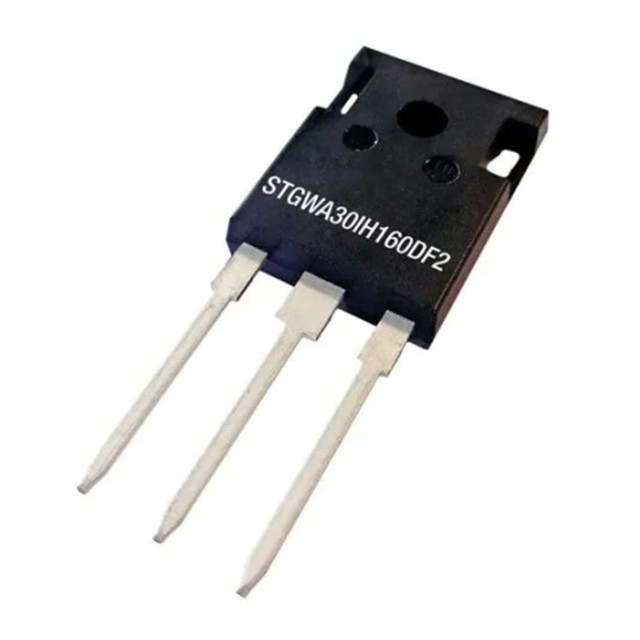

STGWA30IH160DF2是一款1600 V、30 A溝槽柵極場截止軟開關IH2系列IGBT，采用TO-247長引線封裝，其導通和開關損耗性能針對軟換向進行了優化。集成具有低正向壓降的續流二極管。因此，STGWA30IH160DF2專為任何諧振和軟開關應用而設計，能夠最大化效率。

關鍵特性

專為軟換向而設計

最高結溫：TJ = 175 °C

VCE(sat) = 1.77 V（典型值）@ IC = 30 A

最小尾電流

參數分布緊密

低熱阻

極低的壓降和軟恢復組合封裝型二極管

正VCE(sat) 溫度系數

應用

感應加熱

微波爐

共振轉換器

基本參數

IGBT 類型：溝槽型場截止

電壓 - 集射極擊穿（最大值）：1600 V

電流 - 集電極 (Ic)（最大值）：85 A

電流 - 集電極脈沖 (Icm)：120 A

不同 Vge、Ic 時 Vce(on)（最大值）：2.2V @ 15V，30A

功率 - 最大值：395 W

開關能量：1.83mJ

輸入類型：標準

柵極電荷：211 nC

25°C 時 Td（開/關）值：-/331ns

測試條件：600V，30A，10 歐姆，15V

工作溫度：-55°C ~ 175°C（TJ）

安裝類型：通孔

封裝/外殼：TO-247-3
