深圳市明佳達電子有限公司為客戶朋友提供1Gsps、多通道高速ADC HMCAD1511模數轉換器產品。介紹HMCAD1511是一款多功能、高性能、低功耗模數轉換器(ADC)，采用時間交錯技術來提升采樣速率。集成式交叉點開關激活用戶選擇的輸入。在單通道模式下，HMCAD1511可以選擇四個輸入…
深圳市明佳達電子有限公司為客戶朋友提供1Gsps、多通道高速ADC HMCAD1511模數轉換器產品。
介紹
HMCAD1511是一款多功能、高性能、低功耗模數轉換器(ADC)，采用時間交錯技術來提升采樣速率。集成式交叉點開關激活用戶選擇的輸入。
在單通道模式下，HMCAD1511可以選擇四個輸入中的一個作為單個ADC通道的有效輸入。在雙通道模式下，HMCAD1511可以為每一個ADC通道選擇四個輸入中的任意兩個。 在四通道模式下，HMCAD1511任意輸入都可分配至任意ADC通道。
HMCAD1511基于專利結構，采用內部基準電壓源電路、串行控制接口和串行LVDS/RS DS輸出數據。數據和幀同步時鐘用于接收機的數據捕捉。內部1至50X數字粗調增益的ENOB大于7.5（最高16X增益），可通過數字方式實現示波器增益設置。針對每一個ADC可單獨設置內部數字精調增益，以便校準增益誤差。
HMCAD1511設計為可輕松與多個供應商提供的現場可編程門陣列(FPGA)實現接口。

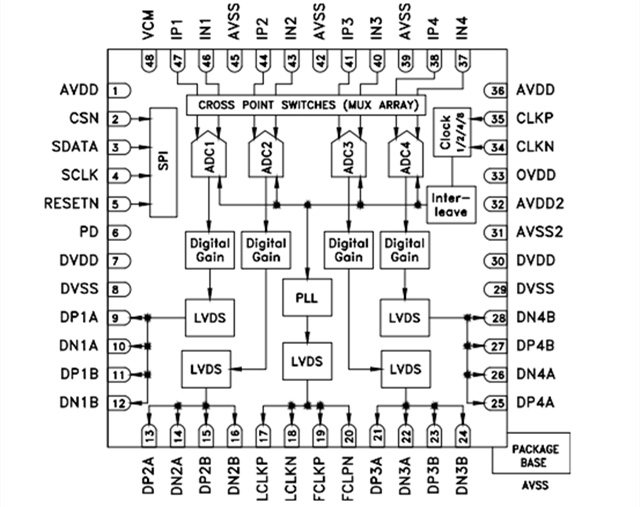

HMCAD1511功能圖
主要特點和功能包括：
1、HMCAD1511的采樣速率?：
?單通道模式?：最高采樣速率可達1000 MSPS（兆樣本每秒）。
雙通道模式?：最高采樣速率可達500 MSPS。
四通道模式?：最高采樣速率可達250 MSPS?。
?2、HMCAD1511的增益和信噪比?：
集成交叉點開關（多路復用陣列），支持1X至50X數字增益，最高可達32X無失碼。
1X增益時信噪比（SNR）為49.8 dB，10X增益時SNR為48.2 dB?。
3、HMCAD1511功耗和啟動時間?：
超低功耗，710 mW（包括I/O，1000 MSPS）。
從休眠狀態啟動時間為0.5 μs，從掉電狀態啟動時間為15 μs?。
4、HMCAD1511其他特性?：
內部低抖動可編程時鐘分頻器。
內部基準電壓源電路，無需外部元件。
粗調和精調增益控制，每個ADC可單獨設置數字增益精調能力。
內部失調校正。
控制接口引腳具有1.7-3.6 V CMOS邏輯電壓。
串行LVDS/RS DS輸出。
7x7 mm QFN 48引腳（LP7D）封裝?。
應用領域
HMCAD1511廣泛應用于多種領域，包括：
USB供電型示波器?：利用其高采樣率和多通道模式，HMCAD1511提供高質量的信號捕捉。
數字示波器?：用于快速數據處理和穩定性能表現。
衛星接收機?：利用其低功耗和高效數據傳輸特性，HMCAD1511可確保在各種應用場景下的穩定運行?。
如需獲取【HMCAD1511 ADC】樣品或報價信息，請通過官網 m.dldtemple.cn 咨詢。
