概述LTC2378IDE-20是一款低噪聲、低功率、高速20位逐次逼近型寄存器（SAR）ADC?。它采用單2.5V工作電源，具有VREF的全差分輸入范圍，VREF的變化范圍從2.5V至5.1V。LTC2378IDE-20僅消耗21mW功率，并實現了2ppm的積分非線性（INL）最大值，在20位時無丟失代碼，信噪比（SN…
概述
LTC2378IDE-20是一款低噪聲、低功率、高速20位逐次逼近型寄存器（SAR）ADC?。它采用單2.5V工作電源，具有±VREF的全差分輸入范圍，VREF的變化范圍從2.5V至5.1V。LTC2378IDE-20僅消耗21mW功率，并實現了±2ppm的積分非線性（INL）最大值，在20位時無丟失代碼，信噪比（SNR）為104dB?。
LTC2378IDE-20具有一個支持 1.8V、2.5V、3.3V 和 5V 邏輯的高速 SPI 兼容型串行接口，同時還擁有一種菊鏈模式。1Msps 的高吞吐速率和無周期延遲特性使 LTC2378IDE-20 成為眾多高速應用的理想選擇。一個內部振蕩器負責設定轉換時間，從而緩解了外部定時方面的考慮。LTC2378IDE-20在轉換操作之間自動斷電，從而隨采樣速率減低了功耗。
主要特性
低噪聲和低功耗?：LTC2378IDE-20在1Msps采樣速率下的功耗僅為21mW，而在1ksps下的功耗僅為21μW?。
高精度?：在20位時無丟失代碼，SNR為104dB，THD為-125dB?。
高速?：吞吐速率為1Msps，LTC2378IDE-20具有無流水線延遲和無周期延遲的特性?。
全差分輸入范圍?：輸入范圍為±VREF，LTC2378IDE-20適用于各種信號處理需求?。
數字增益壓縮（DGC）功能?：該功能使得LTC2378IDE-20能夠在沒有負電源的情況下保持完整分辨率，適用于需要高精度和穩定性的應用?。
封裝模式：LTC2378IDE-20采用4mm x 3mm DFN 封裝。

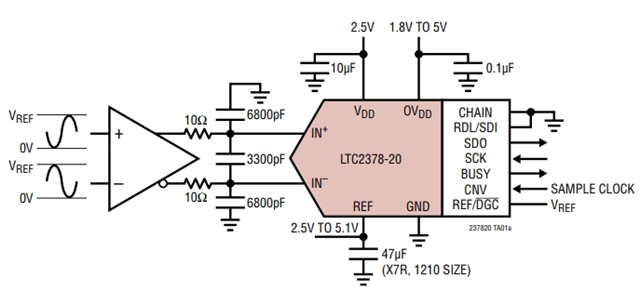

典型應用
1、高速數據采集系統?
LTC2378IDE-20適用于光譜分析、振動監測等場景，其無流水線延遲特性可實時捕獲瞬態信號，配合DGC功能優化動態范圍?。
2、工業自動化與控制?
PLC與電機驅動?：LTC2378IDE-20用于電流/電壓閉環檢測，提升控制精度與響應速度?。
?電源模塊監測?：集成于逆變器或DC-DC轉換器，LTC2378IDE-20可實現高精度溫度與電壓采樣?。
3、醫療與測試設備?
?醫療影像系統?：LTC2378IDE-20支持MRI、CT設備模擬信號數字化，保障影像分辨率與信噪比?。
精密測試儀器?：LTC2378IDE-20適配示波器、頻譜分析儀，滿足實驗室級測量需求?。
