LTC2185IUP標準高速模數轉換器是一款16 位、125Msps、低功率、雙通道 ADC，其專為高頻、寬動態范圍信號的數字化處理而設計?。
主要特性
LTC2185IUP的特性主要包括：
兩通道同時采樣 ADC
76.8dB SNR
90dB SFDR
低功率：370mW / 308mW / 200mW (總值)
185mW / 154mW / 100mW (每通道)
單 1.8V 電源
CMOS、DDR CMOS 或 DDR LVDS 輸出
可選的輸入范圍：1VP-P 至 2VP-P
550MHz 滿功率帶寬 S/H (采樣及保持)
任選的數據輸出隨機函數發生器
任選的時鐘占空比穩定器
停機和打盹模式
用于配置的串行 SPI 端口

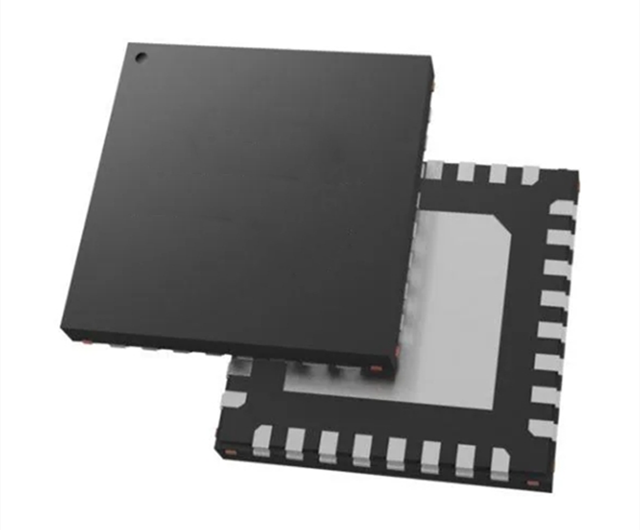

64 引腳 (9mm x 9mm) QFN 封裝
產品詳情

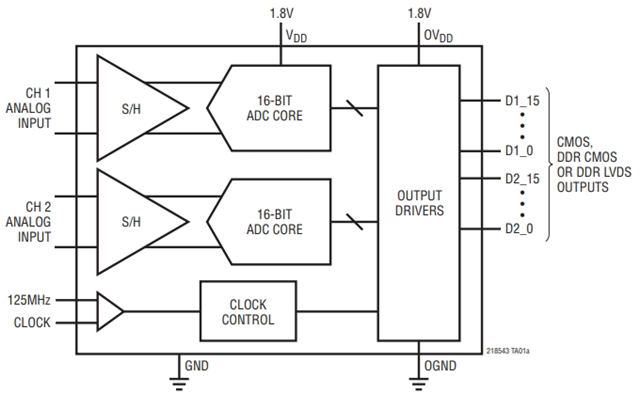

LTC2185IUP是兩通道同時采樣 16 位 A/D 轉換器，專為對高頻、寬動態范圍信號進行數字化處理而設計。LTC2185IUP非常適合要求苛刻的通信應用，其 AC 性能包括 76.8dB SNR 和 90dB 無寄生動態范圍 (SFDR)。0.07psRMS 的超低抖動實現了 IF 頻率的欠采樣和卓越的噪聲性能。
DC 規格包括整個溫度范圍內的 ±2LSB INL (典型值)、±0.5LSB DNL (典型值) 和無漏失碼。轉換噪聲為 3.4LSBRMS。
數字輸出可以是全速率 CMOS、雙倍數據速率 CMOS 或雙倍數據速率 LVDS。一個單獨的輸出電源提供了 1.2V 至 1.8V 的 CMOS 輸出擺幅。
可以利用一個正弦波、PECL、LVDS、TTL 或 CMOS 輸入對 ENC+ 和 ENC– 輸入進行差分或單端驅動。一個任選的時鐘占空比穩定器在全速和多種時鐘占空比條件下實現了高性能。
應用領域
LTC2185IUP適用于以下領域：
通信
蜂窩基站
軟件定義無線電
便攜式醫學成像
多通道數據采集
非破壞性測試
性能參數
型號：LTC2185IUP
分辨率：16 bit
通道數量：2 Channel
采樣比：125 MS/s
輸入類型：Differential/Single-Ended
結構：Pipeline
模擬電源電壓：1.8 V
封裝 / 箱體：QFN-64
開發套件：DC1620A-A, DC1945A
DNL - 微分非線性：0.5 LSB
INL - 積分非線性：2 LSB
Pd-功率耗散：370 mW
產品類型：ADCs - Analog to Digital Converters
參考類型：Internal
SFDR - 無雜散動態范圍：90 dB
關閉：Shutdown
SINAD - 信噪和失真率：76.6 dB
