MPQ4242GVE-0000-AEC1是一款集成升降壓變換器的 5A、36V 、全集成 USB PD 解決方案，符合 AEC-Q100 認證。具有以下主要特性和優勢：

MPQ4242GVE-0000-AEC1適用于汽車供電端口的一體化 USB 供電 (PD) 解決方案

集成 4 開關升降壓變換器

集成 PD 3.0 控制器

4.8V 至 36V 寬輸入工作電壓 (VIN) 范圍

3.3V 至 22.5V 輸出電壓 (VOUT) 范圍

精確的輸出 CC 電流限制：±5%

外部上管 MOSFET (HS-FET) 可并聯工作

USB Type-C 斷連時具備低靜態電流 (IQ)

250kHz/420kHz 可配置頻率，帶頻譜擴展功能

支持 USB Type-C V2.0

支持 USB PD R3.0、V2.0 和具有 7 個電源數據對象 (PDO) 列表的可編程電源 (PPS)

支持 QC 3.0 規范和華為 FCP

支持 BC1.2、3A Divider 模式和 1.2V/1.2V 模式的 DCP 方案

CCx、DP 和 DM 對 VBUS/VBATT 的短路保護

電池對地短路保護驅動器

I2C 從機接口

輸出線路壓降補償

可配置 PD 電源管理以應對低電池電壓或高溫情況

支持雙端口 PD 功率共享

具有可調脈寬調制 (PWM) 占空比的 LED 驅動器

EN 關閉延遲可長達 120 分鐘

采用側面鍍錫的 QFN-22 (4mmx5mm) 封裝

符合 AEC-Q100 等級 1 認證

產品詳情

MPQ4242GVE-0000-AEC1是一款適用于 USB Type-C 供電端口的全集成供電 (PD) 解決方案。它集成了一個帶 4 個電源開關的升降壓變換器和一個 USB PD 控制器。MPQ4242GVE-0000-AEC1在一定的輸入電源電壓范圍內可支持高達 5A 的連續輸出電流 (IOUT)。

MPQ4242GVE-0000-AEC1的 USB Type-C 端口支持帶可編程電源 (PPS) 的 USB PD R3.0，并向后兼容電池充電規范 (BC 1.2)、3A divider 模式和 1.2V/1.2V 模式的專用充電端口 (DCP) 方案。MPQ4242GVE-0000-AEC1還支持 QC 2.0/3.0 和華為FCP模式。

MPQ4242GVE-0000-AEC1提供可配置 PD 電源管理狀態機，以應對電池電壓 (VBATT) 較低或過熱等情況。當兩個MPQ4242-AEC1 用作雙 PD 端口時，其內部功率共享邏輯可以有效分配總功率。

MPQ4242GVE-0000-AEC1的故障保護功能包括：I/O 引腳到 BUS 和 VIN 引腳的短路保護、CC 過流保護 (OCP)、打嗝模式限流保護、輸出過壓保護 (OVP) 和過溫關斷保護。

MPQ4242GVE-0000-AEC1僅需少量現有標準外部元器件，采用 QFN-22 (4mmx5mm) 封裝，符合 AEC-Q100 等級 1 認證。

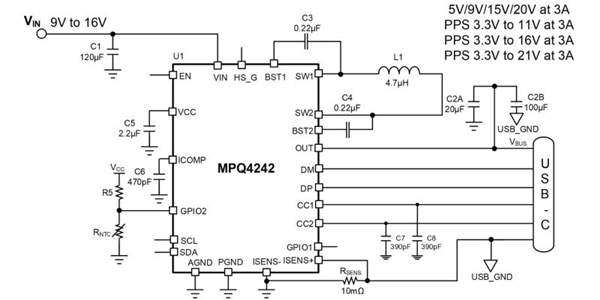

典型應用

USB 供電充電端口

USB 電源

MPQ4242GVE-0000-AEC1的性能參數

電壓 - 輸入：4.8V ~ 36V

輸出數：1

電壓 - 輸出：3.3V ~ 22.5V

工作溫度：-40°C ~ 150°C（TJ）

等級：汽車級

資質：AEC-Q100

安裝類型：表面貼裝，可潤濕側翼

封裝/外殼：22-PowerVFQFN
