描述：STSPIN820是一款步進電機驅動器，集成在一個4 x 4 mm的小型QFN封裝,內含控制邏輯和低 RDSon功率級。集成控制器實現PWM電流控制，具有固定的OFF時間和微步分辨率 到步驟的1/256th ?？梢詮娭圃O備進入低功耗狀態。該器件提供了一套完整的保護裝置，包括電流過載保護、…
描述：
STSPIN820是一款步進電機驅動器，集成在一個4 x 4 mm的小型QFN封裝,內含控制邏輯和低 RDSon功率級。
集成控制器實現PWM電流控制，具有固定的OFF時間和微步分辨率 到步驟的1/256th 。
可以強制設備進入低功耗狀態。
該器件提供了一套完整的保護裝置，包括電流過載保護、溫度過高保護以及短路保護。
功能
工作電壓為7至45 V
最大輸出電流1.5 Arms
RDSon(HS) + LS = 1 Ω（典型值）
微步進可達 1/256th 步
具有可編程OFF時間的電流控制
基于外部分流電阻的電流檢測
全保護設置
無損過流保護
短路保護
欠壓鎖定
熱關機
待機低消耗
應用
? 3D打印機
? 醫療設備
? 工業2D打印機
? 紡織和縫紉機
? 閉路電視、安保和半球攝像機
? ATM和現金處理機
? 辦公室和家庭自動化
? 位置
? 機器人技術

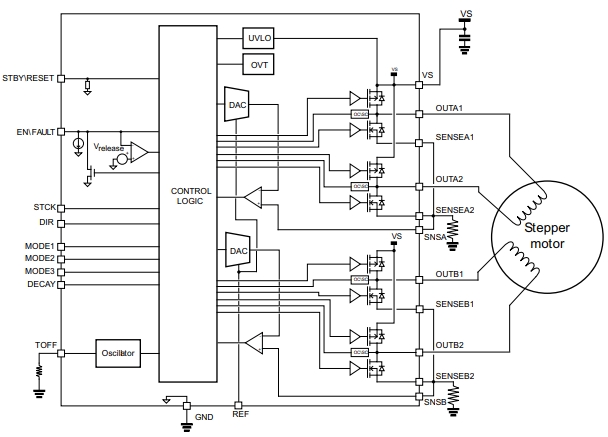

框圖
