NPM1100-QDAA-R7是一款用于電池充電和供電的超小型電源管理IC (PMIC)。概述：Nordic Semiconductor nPM1100電源管理IC將PMIC、雙?？膳渲媒祲悍€(wěn)壓器和集成電池充電器相結合。nPM1100是Nordic nRF52系列和nRF53系列片上系統（SoC）的自然搭配，但也非常適用于采用小型可充…
NPM1100-QDAA-R7是一款用于電池充電和供電的超小型電源管理IC (PMIC)。
概述：

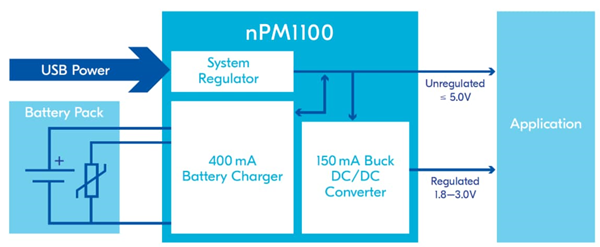

Nordic Semiconductor nPM1100電源管理IC將PMIC、雙?？膳渲媒祲悍€(wěn)壓器和集成電池充電器相結合。nPM1100是Nordic nRF52系列和nRF53系列片上系統（SoC）的自然搭配，但也非常適用于采用小型可充電電池的任何產品。該設計確?？煽抗╇姾头€(wěn)定運行，同時通過高效率和低靜態電流最大限度地延長電池壽命。
Nordic nPM1100電源管理IC具有極其緊湊的外形，非常適合用于高級可穿戴設備、聯網醫療設備和其他尺寸受限的應用。PCB占用面積可以低至23mm2 。
集成電池充電器設計用于為鋰離子電池和鋰聚合物電池充電，端接電壓可選擇4.1V或4.2V，支持電池化學，標稱電壓分別為3.6V和3.7V。最大充電電流可通過電阻器在20mA至400mA范圍內選擇。
nPM1100 PMIC包括一個USB兼容系統穩壓器，具有USB端口檢測功能，用于SDP、CDP和DCP USB主機型端口，支持100mA和500mA USB電流限制，USB電源電壓范圍為4.1V至6.6V。
nPM1100 PMIC無需軟件即可工作，與可在輸出電壓范圍內工作并為PMIC供電的所有元件兼容。
特性
極其緊湊的2.075mm x 2.075mm WLCSP封裝
補充所有nRF52和nRF53系列SoC
雙模降壓穩壓器
滯后和PWM模式
可選輸出電壓（1.8V、2.1V、2.7V、3.0V）
電流限制：150mA
鋰離子/鋰聚合物可充電電池的電池充電器
自動充電模式（涓流、恒流、恒壓）
電池?zé)岜Ｗo
可選終止電壓（4.1V或4.2V）
低靜態電流：800nA（典型值）、470nA（運輸節電模式下）（禁用電源輸出）
USB兼容輸入穩壓器
電流限制：100mA或500mA
輸入電壓：4.1V（最小值）至6.6V（最大值）
20V過壓保護
系統電壓輸出：3.5V至5.0V
USB端口檢測，用于SDP、CDP和DCP
充電和錯誤指示器LED用驅動器
應用
? 可穿戴設備
? 計算機外設
? 個人醫療設備
? 智能家居傳感器和控制器
? 遙控和游戲控制器
