最新資訊系列概述：Paladins的創新架構為背板互連系統的信號完整性樹立了標桿。此系列連接器具有超過40GHz的平穩線性傳輸帶寬、極低串?dāng)_，并且可在整個配接產品系列內保持一致的信號完整性。Paladins采用突破性技術，使客戶能夠設計復雜的系統來支持當今的數據速率，并針對未來的…
系列概述：

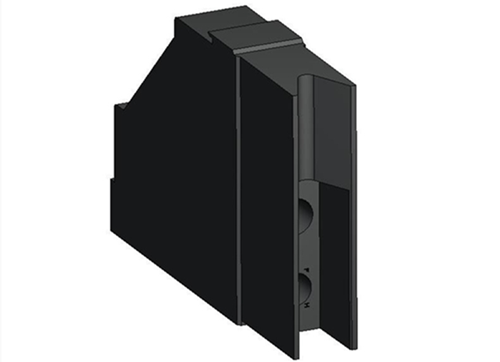

Paladin's?的創新架構為背板互連系統的信號完整性樹立了標桿。此系列連接器具有超過40GHz的平穩線性傳輸帶寬、極低串?dāng)_，并且可在整個配接產品系列內保持一致的信號完整性。
Paladin's?采用突破性技術，使客戶能夠設計復雜的系統來支持當今的數據速率，并針對未來的性能要求提供升級空間。
Paladin?采用簡約的連接器結構，可擴展性和靈活性更高。這是一個超級廣泛的連接器產品平臺，支持傳統背板、電纜背板以及超過100種直接正交配置等。
特性和優勢：
95歐姆標稱阻抗
阻抗變化范圍為± 5歐姆
業內領先的信噪比性能
25GHz條件下插入損耗(IL)與串?dāng)_（XT）差值超過40dB
線性傳輸帶寬超過40GHz
信號觸點不會產生殘樁諧振
高隔離度和對稱型封裝
一流的串?dāng)_和共模轉換性能，具有40GHz的帶寬
每對差分內的兩根信號針在機械和電氣長度上等長
采用低時滯設計，可避免板端耦合架構的布線問題
在連接器的整個滑接范圍內保持一致的信號完整性
當連接器未插接長度達到2mm時，阻抗變化小于5歐姆
采用通用接口和經過優化的方形間距
廣泛的產品系列，支持傳統背板、直接正交、電纜、共面和平行扣卡應用
廣泛的產品系列，支持傳統背板、直接正交、電纜、共面和平行扣卡應用
雙軌布線可減少板的層數并降低系統成本
Paladin 112Gb/s背板連接器系列產品：
108-1311-100
108-1311-101
108-1311-200
108-1311-201
108-1411-100
108-1411-101
108-1411-200
108-1411-201
108-1511-100
108-1511-101
108-1511-200
108-1511-201
108-1611-100
108-1611-101
108-1611-200
108-1611-201
108-1711-100
108-1711-101
108-1711-200
108-1711-201
108-1811-100
108-1811-101
108-1811-200
108-1811-201
應用：
通訊
開關
路由器
接近
中心
無線基礎設施
電信
數據通信
數據
機架式服務器
刀片服務器
存儲服務器
資料處理中心
路由器和服務器
外部存儲系統
超級計算機
