AMC1350QDWVRQ1放大器是一款由（TI）推出的汽車類 5V 輸入、精密電壓檢測增強型隔離式放大器。概述AMC1350QDWVRQ1是一款隔離式精密放大器，此放大器的輸出與輸入電路由抗電磁干擾性能極強的隔離柵隔開。該隔離柵經認證可提供高達 5kVRMS 的增強型電隔離，符合 VDE V 0884…
AMC1350QDWVRQ1放大器是一款由（TI）推出的汽車類 ±5V 輸入、精密電壓檢測增強型隔離式放大器。
概述
AMC1350QDWVRQ1是一款隔離式精密放大器，此放大器的輸出與輸入電路由抗電磁干擾性能極強的隔離柵隔開。該隔離柵經認證可提供高達 5kVRMS 的增強型電隔離，符合 VDE V 0884-11 和 UL1577 標準，并且可支持最高 1.5kVRMS 的工作電壓。
該隔離柵可將系統中以不同共模電壓電平運行的各器件隔開，并保護低壓側免受可能有害的電壓沖擊。
AMC1350QDWVRQ1的高阻抗輸入針對與高阻抗電阻分壓器或具有高輸出電阻的其他電壓信號源的連接進行了優化。AMC1350QDWVRQ1具有出色的精度和低溫漂，可支持精確的交流和直流電壓檢測，適用于車載充電器 (OBC)、直流/直流轉換器、牽引逆變器或其他必須支持高共模電壓的應用。
AMC1350QDWVRQ1采用寬體 8 引腳 SOIC 封裝，符合面向汽車應用的 AEC-Q100 標準，并支持 –40°C 至 +125°C 的溫度范圍。
AMC1350QDWVRQ1的特性包括
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? 提供功能安全
– 可幫助進行功能安全系統設計的文檔
? 線性輸入電壓范圍：±5V
? 高輸入阻抗：1.25mΩ（典型值）
? 固定增益：0.4 V/V
? 低直流誤差：
– 失調電壓誤差 ±1.5mV（最大值）
– 溫漂：±15μV/°C（最大值）
– 增益誤差：±0.2%（最大值）
– 增益漂移：±35ppm/°C（最大值）
– 非線性 ±0.02%（最大值）
? 高側和低側運行電壓：3.3V 或 5V
? 高 CMTI：100kV/μs（最小值）
? 失效防護輸出
? 安全相關認證：
– 7070-VPK 增強型隔離，符合 DIN VDE V0884-11：2017-01
– 符合 UL1577 標準且長達 1 分鐘的 5000VRMS隔離
目標應用

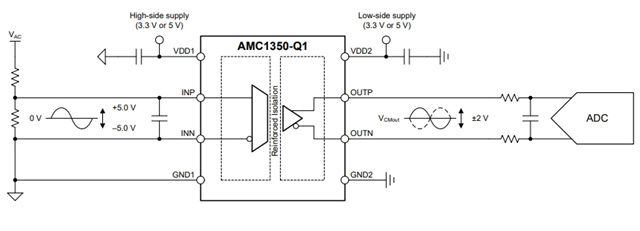

? AMC1350QDWVRQ1可用于以下應用的隔離式電壓感應：
– 牽引逆變器
– 車載充電器
– 直流/直流轉換器
– 混合動力汽車/電動汽車直流充電器
性能參數
通道數量：2 Channel
絕緣電壓：5000 Vrms
封裝 / 箱體：SOIC-8
最小工作溫度：- 40°C
最大工作溫度：+ 125°C
即刻行動，訪問明佳達（m.dldtemple.cn）獲取AMC1350QDWVRQ1產品貨源。
