LMK3C0105V33RERR是一款具有5個輸出端口的無基準時鐘發生器，采用 體聲波（BAW） 技術?。該設備無需外部基準，能夠提供穩定的時鐘輸出，適用于多種應用場景。
其主要特性包括
集成 BAW 諧振器，無需外部基準
靈活的頻率生成：
100MHz 至 400MHz 雙通道分?jǐn)?shù)輸出分頻器(FOD)
兩個通道分頻器：多達三個獨特的輸出頻率，范圍為 2.5MHz 至 200MHz
示例： OUTA/B/C/D/E = 25MHz
示例：OUTA/B = 100MHz，OUTC/D =50MHz，OUTE = 25MHz
支持的 1.8V/2.5V/3.3V LVCMOS 輸出，最高可達 200MHz
在 OUTA 至 OUTE 引腳上生成多達 5 個LVCMOS 時鐘
±25ppm 總輸出頻率穩定性
2 個運行模式：I2C 或預編程 OTP
–40°C 至 85°C 環境溫度。
混合 SSC 和非 SSC 輸出支持
可編程 SSC 調制深度
預編程：–0.1%、–0.25%、–0.3% 和 –0.5% 向下展頻
寄存器可編程：–0.1% 至 –3% 向下展頻或±0.05% 至 ±1.5% 中心展頻
VDD = VDDO = 1.8V/2.5V/3.3V ± 5%
啟動時間小于 5ms
當輸出來自同一 FOD 時，輸出到輸出偏移小于50ps
失效防護輸入和 VDD 引腳
描述

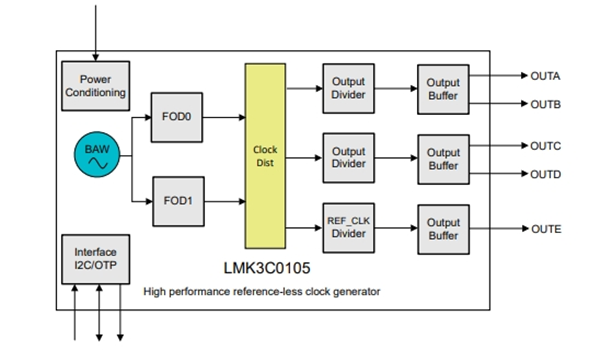

LMK3C0105V33RERR是一款具有 SSC 支持的 5 輸出無基準時鐘發生器。LMK3C0105V33RERR基于 TI 專有的體聲波 (BAW) 技術，無需任何晶體或外部時鐘基準即可提供 ±25ppm 時鐘輸出。LMK3C0105V33RERR可以同時提供 5 個 SSC 時鐘、5 個非 SSC 時鐘、或者混合 SSC 和非 SSC 時鐘。五個輸出最多可生成三種不同的輸出頻率。每個輸出通道都可以選擇任一 FOD 作為頻率源以生成四個 LVCMOS 時鐘；REF_CTRL 引腳用作第五個 LVCMOS 時鐘輸出，可選擇任一 FOD 作為源。
可通過 GPIO 引腳或 I2C 接口輕松配置該器件。LMK3C0105V33RERR具有非常好的 PSNR，無需任何外部 LDO。
基本參數
產品：LMK3C0105V33RERR
類型：時鐘發生器
PLL：無
輸入：-
輸出：LVCMOS
電路數：1
比率 - 輸入:輸出：0:5
差分 - 輸入:輸出：無/無
頻率 - 最大值：200MHz
分頻器/倍頻器：無/是
電壓 - 供電：1.71V ~ 1.89V，2.375V ~ 2.625V，3.135V ~ 3.465V
工作溫度：-40°C ~ 85°C（TA）
安裝類型：表面貼裝型
封裝/外殼：16-TFQFN
應用領域
LMK3C0105V33RERR廣泛應用于以下領域：
替代晶體?：作為替代傳統晶體的時鐘源，適用于需要多個時鐘輸出的應用。
ASIC、FPGA、MCU?：為這些芯片提供穩定的參考時鐘。
工業通信?：在工業通信系統中提供穩定的時鐘信號。
工業PC 和 人機界面（HMI） ?：確保系統的同步和穩定運行。
有線網絡 ?：在數據傳輸和通信中提供穩定的時鐘支持。
